Vindlastzoner

Vindlaster påverkar både tak, väggar och byggnadens stabilitet. Belastningen varierar beroende på geografiskt läge, byggnadens höjd och omgivande terräng.

För att kunna utföra korrekta beräkningar behöver projektets placering och förutsättningar beskrivas tydligt. Byggnader som ligger öppet eller i kustnära områden utsätts generellt för högre vindlaster än byggnader i tätbebyggda områden.

Även terrängtypen har stor betydelse. Öppen terräng, skogsområden och stadsmiljöer påverkar hur vinden belastar byggnaden och måste därför beaktas vid dimensionering.

Vindlastberäkningar används bland annat för att fastställa infästningar, upplag och dimensionering av den bärande plåten.

Det är kartan i Boverkets författningssamling (BFS 2011:10) EKS som gäller rent juridiskt. För att ta reda på vad som gäller för ditt tak kan du zooma in eller söka på din adress på kartan över vindlastzoner.

Terrängtyper

Nedan ser du vilka terrängtyper som finns, vilken passar din byggnation?

Terrängtyp 0

Havs- eller kustområde exponerat för öppet hav (närmare än två kilometer).

Terrängtyp I

Sjö eller plant och horisontellt område med försumbar vegetation och utan hinder.

Terrängtyp II

Område med låt vegetation som gräs och enstaka hinder (träd, byggnader) med minsta inbördes avstånd lika med 20 gånger hindrets höjd.

Terrängtyp III

Område täck med vegetation eller byggnader eller med enstaka hinder med största inbördes ansvtånd lika med 20 gånger hindrets höjd (till exempel byar, förorter, skogsmark).

Terrängtyp IV

Område där minst 15 procent av arean är bebyggd och där byggnadernas medelhöjd är större än 15 meter.

Väggar vs vind

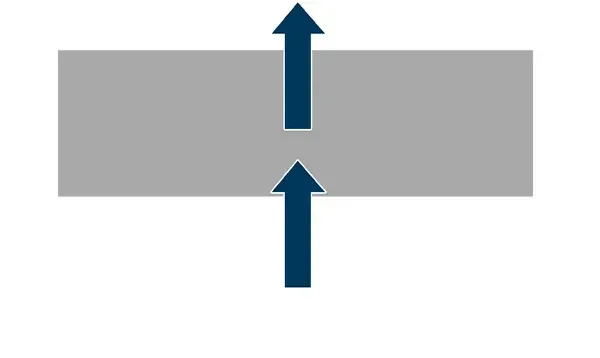

Inga väggar, bara tak

Här blåser vinden enkelt igenom. All vind blåser rakt igenom och ingen tryck underifrån att räkna.

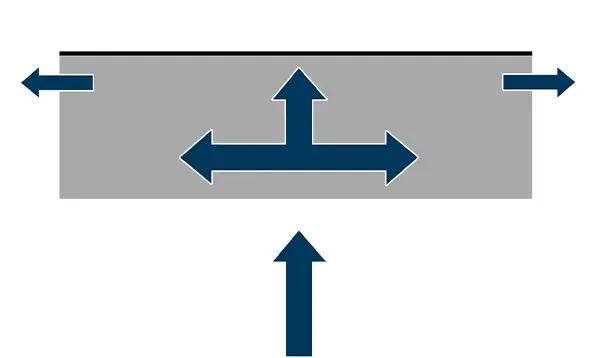

Endast bakre vägg

Här bromsas vinden upp på bakvägg.

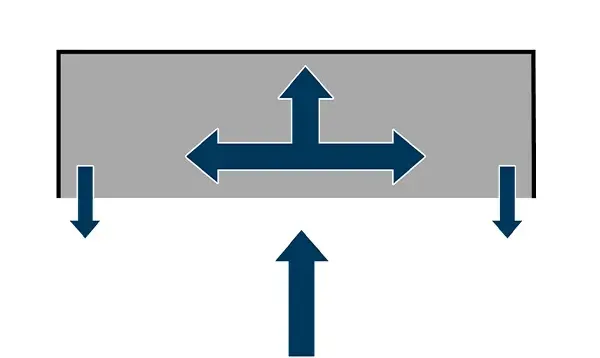

Tre väggar, en öppen

Här bromsas vinden upp mycket. Ett stort övertryck skapas. Här måste man kalkylera med infästning kan krävas. Tryck sker på väggar och tak.

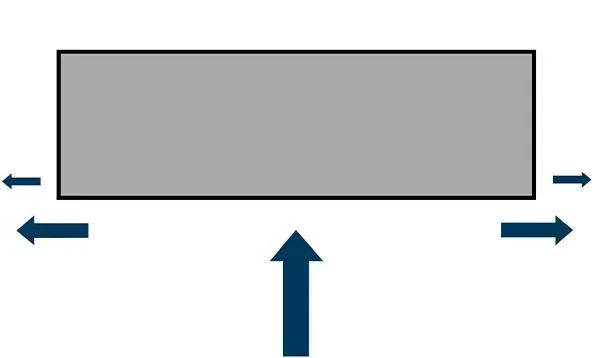

Fyra väggar stängda

Här blåser vinden på väggen och fördelas ut på sidan och ut över taket. Inget övertryck skapas bara ett tryck mot fasad mot ett regelsystem som oftast kan hantera denna last. Paneler kan påverkas i hörnen där vi har långa spännvidder och där ett sug skapas runt hörnet. Detta beräknar konstruktörerna och där kan panelen i vissa fall vara för vek.
