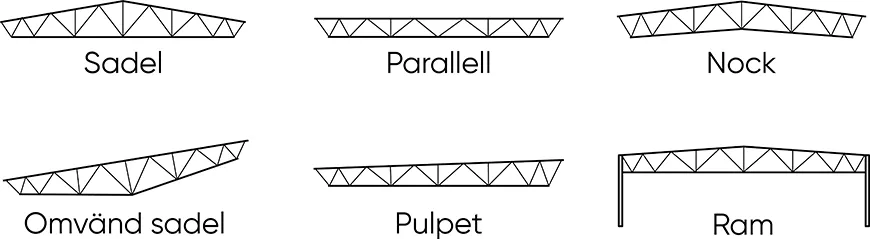

Stomme

Information om byggnadens stomme är en grundläggande förutsättning för korrekt dimensionering och projektering. Typ av stomme påverkar bland annat upplagsförutsättningar, infästningar och val av konstruktionslösning.

Det är viktigt att underlaget beskriver om byggnaden har stålstomme, betongstomme eller annan bärande konstruktion. Även placering av upplag och bärlinor behöver framgå tydligt.

Stommens utformning påverkar dessutom vilka spännvidder som är möjliga samt hur laster förs vidare genom byggnaden.

Stomyttermått

Byggnadens yttermått används som grund för beräkning av takytor, plåtlängder och mängder. Korrekta mått är därför avgörande för att kunna ta fram rätt offert och minimera risken för fel i produktion och leverans.

Det är viktigt att både längd, bredd och eventuella nivåskillnader framgår tydligt i underlaget. Även utstickande delar, taksprång och särskilda anslutningar bör redovisas.

Genom tydliga yttermått kan materialoptimering och projektering genomföras mer effektivt.

Höjd till takfot

Byggnadens höjd påverkar de vindkrafter som verkar på konstruktionen och är därför en viktig parameter vid dimensionering av både tak och stomme.

Högre byggnader utsätts generellt för större vindpåverkan, vilket kan påverka val av plåtprofil, infästningar och stabiliseringslösningar. För att kunna utföra korrekta beräkningar behöver höjd till takfot anges tydligt i underlaget.

Information om byggnadens höjd används även vid bedömning av säkerhetskrav och montageförutsättningar.

Upplag

Upplagsförhållanden är en central del vid dimensionering av bärande plåt. Upplagens bredd och placering påverkar både bärförmåga och val av profil.

För smala upplag kan medföra risk för lokala deformationer eller brottanvisningar, medan större upplag ofta ger bättre lastfördelning.

För att kunna utföra korrekta beräkningar behöver upplagens placering och dimensioner framgå tydligt i underlaget.
